Deux nouvelles pièces pour le poste de pilotage.
Comme les années passées le Musée de l’air du Bourget accueillait le 21 et 22 octobre les journées Aeropuce tant attendues par les collectionneurs. Notre Association était présente comme il se doit sous l’aile Delta du Concorde ‘’SD’’.
C’est une occasion pour nous de proposer nos « doubles » de Fana de l’Aviation, Aviation Magazine, etc., de notre bibliothèque, des autocollants et des répliques d’instruments Concorde de notre ami Boramy pour financer d’éventuels achats pour notre avion.
N’hésitez pas à aller visiter aussi le sujet sur le site de notre ami François : http://cockpit.francois.pagesperso-orange.fr/actualite105.html
Le samedi matin après de longues minutes d’attente le hangar Concorde a été envahi par les chineurs, venus de toute l’Europe, parmi eux notre ami Tamas venu des Pays-Bas. Au bout de quelques dizaines de minutes de recherche il a déniché un MSU et une VHF que nous recherchions depuis pas mal d’années.
Sur la console centrale de notre avion il ne manquait plus qu’une platine VHF que nous avons remplacé en attendant par une platine ADF (entourée en rouge).

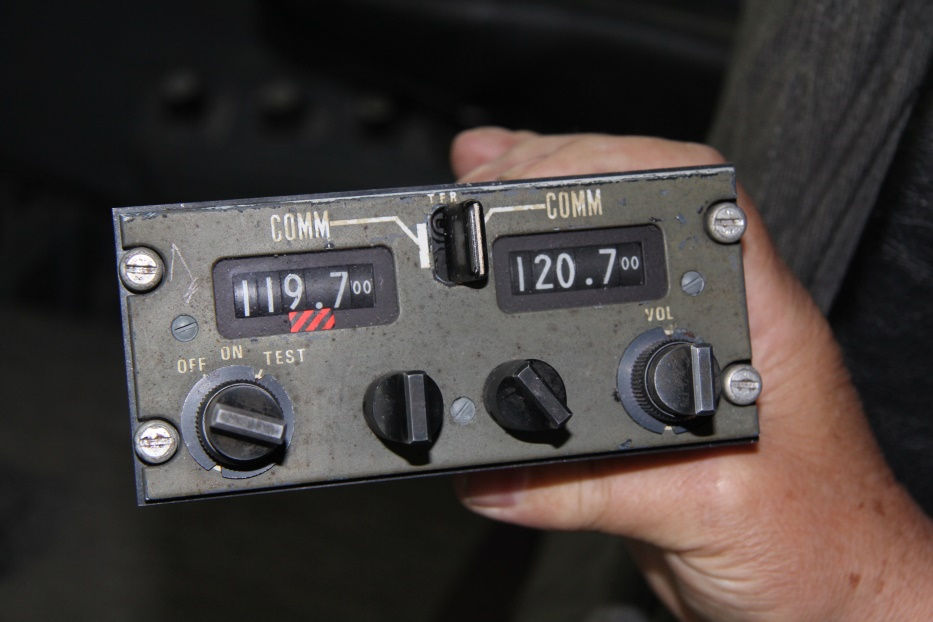

La VHF trouvée ressemble ‘’pas mal’’ à une platine de cette époque. Un grand merci au vendeur qui a accepté de nous la céder à un prix qui correspondrait à la ‘’vente’’ d’une bonne centaine d’anciens numéros d’une revue hebdomadaire de l’aviation, et nous l’avons achetée aussitôt.

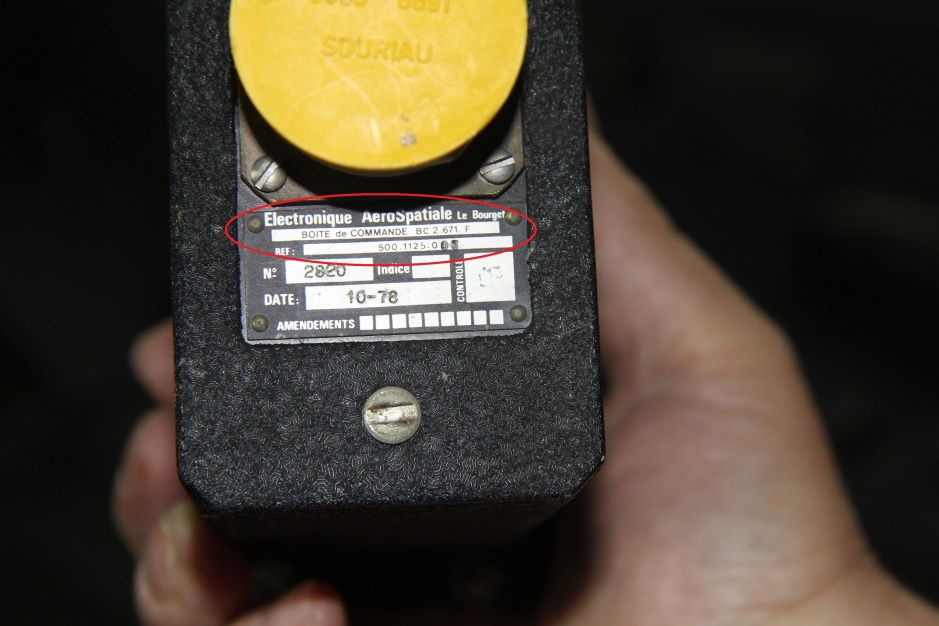

De retour au musée nous installons notre trouvaille, un boitier EAS BC2-671F qui à l’exception de quelques petits détails et de la couleur (noire à l’origine) va remplacer très avantageusement l’ADF ‘’bouche-trou’’.
Les deux avions de présérie 01 et 02 étaient équipés à l’origine de deux émetteurs récepteurs (VHF - Very High Frequency) comme ci-dessous dans le manuel de maintenance :
VHF 1
Le récepteur de marque Collins 618.M-2D situé dans la bai d’équipement zone 5-123
L’unité de contrôle EAS BC2-671C située sur la console centrale zone 10-121
L’antenne S A - A C H F 1 0 2 1 3 1 située sur le haut du fuselage zone Fr. 2 0
VHF 2
Le récepteur de marque Collins 618.M situé dans la bai d’équipement zone 6-123
L’unité de contrôle EAS BC2-671C est située sur la console centrale zone 10-121
L’antenne S A - A C H F 1 0 2 1 3 1 située en bas du fuselage zone Fr. 4 0
Le résultat n’est pas si mal que ça… que les puristes nous pardonnent…
A peine l’installation de la VHF terminée, Tamas arrive et nous apporte sa trouvaille du matin à Aeropuce un boitier de commande INS appelé MSU (Mode Selector Unit).
Vu sa date de fabrication : 1970 cette pièce correspond tout à fait aux équipements montés sur notre avion durant son exploitation pour les essais en vol.
En attendant de définir exactement l’endroit où se trouvaient les 3 MSU dans notre avion par rapport au 01, dont voici une photo ci-dessous :
Notre ami hongrois installe provisoirement son cadeau sur le panneau 8-214 de la console OMN.
Maintenant la console centrale est complète, certes avec des instruments de substitution mais c’est certainement mieux que les anciennes photos.
Il nous faudra retrouver encore deux MSU.
Le panneau hydraulique et électrique continue à être complété par nos amis, qui commencent à planifier la prochaine étape : le panneau de réglage des entrées d’air.
