ECLAIRAGE ATA 33 Partie 2

En poursuivant la présentation de l’éclairage du poste de pilotage nous allons continuer dans l’ordre des ATA décrits dans le Manuel de Maintenance.

- Les inscriptions sur l’ensemble des panneaux du poste de pilotage sont gravées et éclairées par des panneaux électroluminescents.

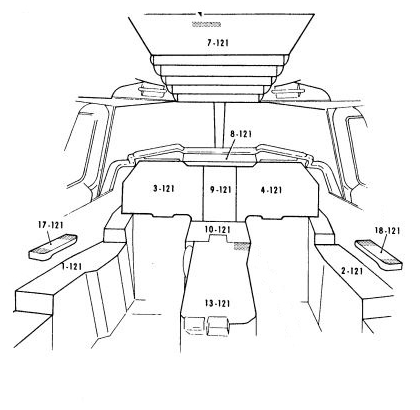

Voici les differents panneaux avec leur reperage numérique.

- Les coupe-circuit et les panneaux de disjoncteurs avant sont éclairés par des ensembles de barres d'éclairage.

- Les instruments, indicateurs magnétiques et les unités de commande sont éclairés par des filaments intégrés.

Panneaux et Eclairage intégré ATA 33-11

· Panneaux électro luminescents

Les panneaux sont d'une construction sandwich comprenant un stratifié de plexiglas gravé et trois couches de feuille acrylique, entre lesquelles sont intercalées des couches électroluminescentes d'un système diélectrique luminophore et deux électrodes à plaque, agissant comme un condensateur.

NDLR : On peut voir ci-dessus les différentes couches mises à jour suite à un vandalisme dans le poste du SA.

Elément électro luminescent faisant partie des panneaux 22-122 et 24-122 sur la console du mécanicien navigant (en cours de reconstruction) nous a été offerte par D.A.S. de Duxford.

Lorsqu'une tension alternative est appliquée aux bornes des électrodes, les particules de luminophore forment un matériau diélectrique et l'excitation des électrons provoque une émission de lumière à partir de la surface du luminophore.

Les lumières brillent à travers les couches conductrices avant et la gravure sur le stratifié supérieur. La gravure est découpée en forme de « V », à travers la surface supérieure peinte en gris et la couche de plexiglas opaque blanche en dessous. Cela permet d'émettre une ligne de lumière à la base de la gravure.

Les grands panneaux sont fixés par des attaches rapides et les petits panneaux sont fixés par des boulons.

Sur la photo ci-dessus on peut voir les deux fils qui alimentent le panneau électroluminescent repère 55LD-1 et juste en dessous la fixation rapide un quart de tour appelé « dzus »

· Panneaux de disjoncteurs

Les panneaux de disjoncteurs sont éclairés par des ensembles de barres d'éclairage, installées à chaque rangée de disjoncteurs.

Chaque assemblage se compose de douilles et de filaments de lampe miniatures, montés sur une carte de circuit imprimé contenue dans une section du canal métallique.

Une bande de couverture laminée, en cobex et plexiglas, gravée en fonction des disjoncteurs concernés, est installée sur chaque section de canal et éclairée par les filaments.

Une bande de couverture laminée, en cobex et plexiglas, gravée en fonction des disjoncteurs concernés, est installée sur chaque section de canal et éclairée par les filaments.

Sur le disjoncteur A-11 est attaché ce petit « repère » un (détrompeur tactile) il devait permettre au mécanicien navigant de retrouver ce disjoncteur sans se retourner car il avait surement une fonction importante.

Nous avons posé la question à Monsieur Yves PINGRET qui a effectué 158 vols avec notre avion et nous citons avec beaucoup de plaisir ici sa réponse même si elle ne nous donne pas une réponse à notre question.

« Concernant les disjoncteurs, seuls ceux concernant les volets secondaires étaient identifiés comme essentiels (secondary air doors) car seule une action sur ceux-ci permettait de passer en supersonique au cas où ils resteraient fermés. Tous les autres identifiés par des couleurs me permettaient d'agir sans trop chercher mais la ficelle n'est pas de mon initiative. Y.P.

Sur la paroi gauche au niveau du siège observateur juste à côté des panneaux on peut voir ce rappel de codes couleurs des panneaux disjoncteurs.

· Eclairage Intégré

L'éclairage intégré des instruments, des indicateurs magnétiques et des unités de contrôle, est réalisé par l'utilisation de filaments miniatures, contenus dans chaque indicateur d'instrument et unité de contrôle.

Petits filaments de 5 V utilisés dans les annonceurs et de 28 V pour l’éclairage.

Les instruments de bord peuvent être éclairés par un ou plusieurs filaments de différents types et de taille dont voici ci-dessus un petit assortiment.

Mais on trouve aussi comme sur cet instrument éclairé par un seul filament.
